Hydrogène - mesure du volume
A partir de la large gamme de mesure de volume de gaz naturel, RMG propose une sélection d'appareils adaptés à la mesure de gaz naturel avec des mélanges d'hydrogène et/ou à la mesure d'hydrogène uniquement.
En raison de la complexité et de la dynamique de la situation en matière d'homologation, nous distinguons ci-après :
En fonction de la concentration d'hydrogène, les familles d'appareils peuvent être autorisées pour certaines applications ou "seulement" techniquement appropriées. Dans ces cas, l'admissibilité pour une exploitation par le service de vérification doit être clarifiée au cas par cas avec le service de vérification compétent.
Les familles d'appareils suivantes sont disponibles :
En raison de la complexité et de la dynamique de la situation en matière d'homologation, nous distinguons ci-après :
- l'aptitude technique. Dans ce cas, les appareils disposent d'une homologation ATEX correspondante ; les matériaux sont adaptés à l'hydrogène, un test d'étanchéité correspondant est effectué et l'exactitude de mesure des appareils est attendue.
- applications autorisées. Dans ce cas, les appareils sont non seulement techniquement adaptés au sens ci-dessus, mais il existe des certificats d'innocuité, des agréments de type ou des déclarations du fabricant conformément à la directive PTB TRG-19.
En fonction de la concentration d'hydrogène, les familles d'appareils peuvent être autorisées pour certaines applications ou "seulement" techniquement appropriées. Dans ces cas, l'admissibilité pour une exploitation par le service de vérification doit être clarifiée au cas par cas avec le service de vérification compétent.
Les familles d'appareils suivantes sont disponibles :

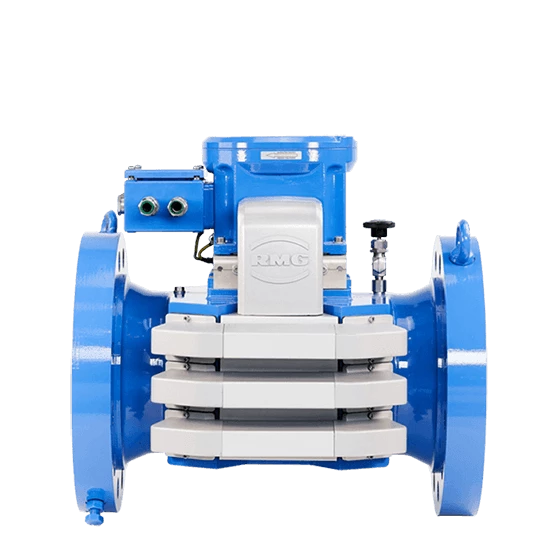

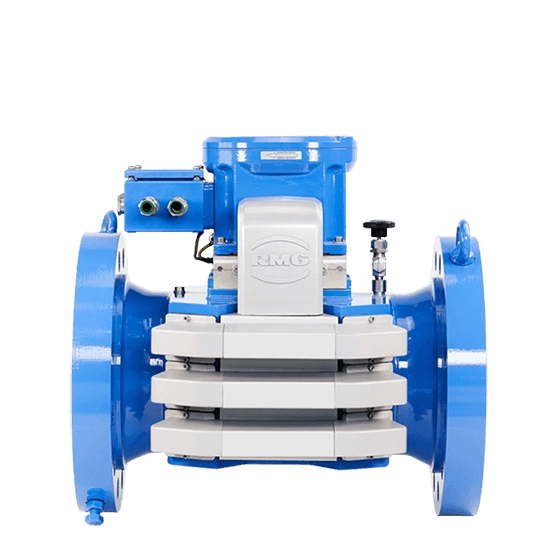

Compteur de gaz à ultrasons de la série USM-GT400
a) Des mélanges d'hydrogène jusqu'à 30 % molaires sont autorisés conformément au certificat d'autorisation. Aucune restriction des performances par rapport aux mesures du gaz naturel.
b) Mesure de l'hydrogène pur : Des versions spéciales font actuellement l'objet d'essais sur le terrain. Il faut s'attendre à des plages de mesure différentes de celles du gaz naturel.
b) Mesure de l'hydrogène pur : Des versions spéciales font actuellement l'objet d'essais sur le terrain. Il faut s'attendre à des plages de mesure différentes de celles du gaz naturel.

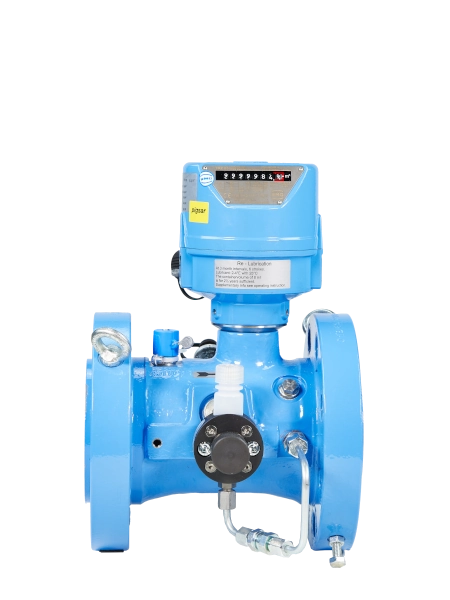

Compteur de turbines TRZ03
a) Les mélanges d'hydrogène jusqu'à 30 % molaires sont autorisés conformément au certificat d'autorisation. Aucune restriction de performance par rapport aux mesures de gaz naturel.
b) Convient techniquement à la mesure de l'hydrogène pur : Des plages de mesure modifiées par rapport au gaz naturel sont à prévoir (correction par le nombre de Reynolds nécessaire).
b) Convient techniquement à la mesure de l'hydrogène pur : Des plages de mesure modifiées par rapport au gaz naturel sont à prévoir (correction par le nombre de Reynolds nécessaire).

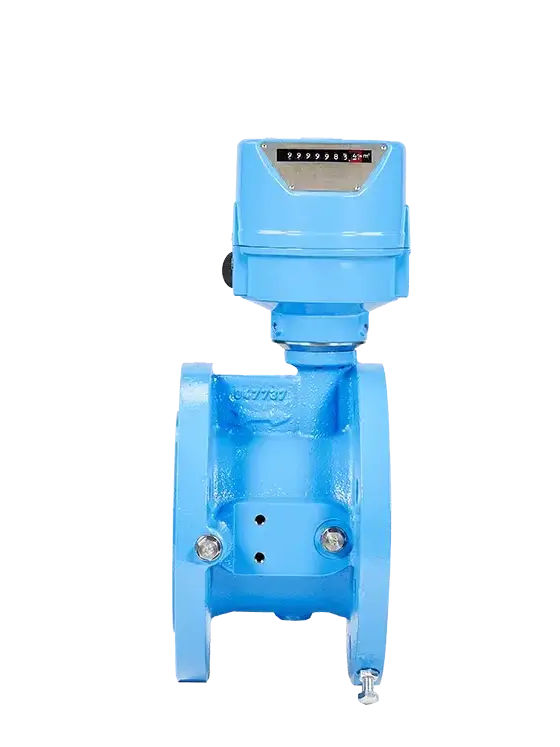

Volumètre TRZ03-K
a) Techniquement adapté aux mélanges d'hydrogène jusqu'à 100 % en moles sans restriction des performances par rapport aux mesures du gaz naturel.
b) Convient techniquement à la mesure de l'hydrogène pur : Par rapport au gaz naturel, il faut s'attendre à des plages de mesure modifiées (correction par le nombre de Reynolds nécessaire).
b) Convient techniquement à la mesure de l'hydrogène pur : Par rapport au gaz naturel, il faut s'attendre à des plages de mesure modifiées (correction par le nombre de Reynolds nécessaire).

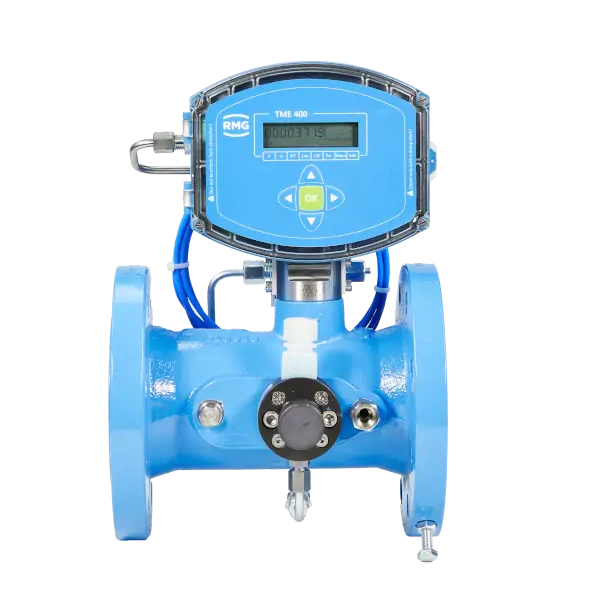

Compteur de turbines TME400-VMF
a) Techniquement adapté aux mélanges d'hydrogène jusqu'à 30 % en moles sans restriction des performances par rapport aux mesures du gaz naturel.
b) Convient techniquement à la mesure de l'hydrogène pur : Par rapport au gaz naturel, il faut s'attendre à des plages de mesure modifiées (correction par le nombre de Reynolds nécessaire).
b) Convient techniquement à la mesure de l'hydrogène pur : Par rapport au gaz naturel, il faut s'attendre à des plages de mesure modifiées (correction par le nombre de Reynolds nécessaire).

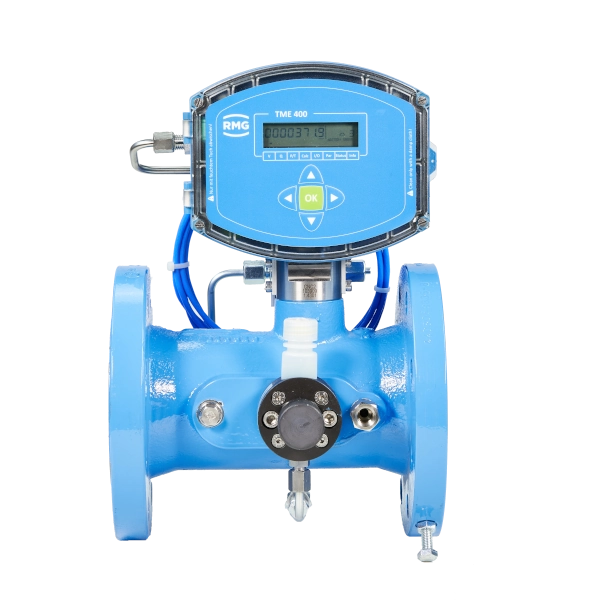

Compteur de turbines TME400-VCF
Pour les mélanges d'hydrogène, jusqu'à 10 % en moles sont autorisés sans restriction des performances par rapport aux mesures du gaz naturel.

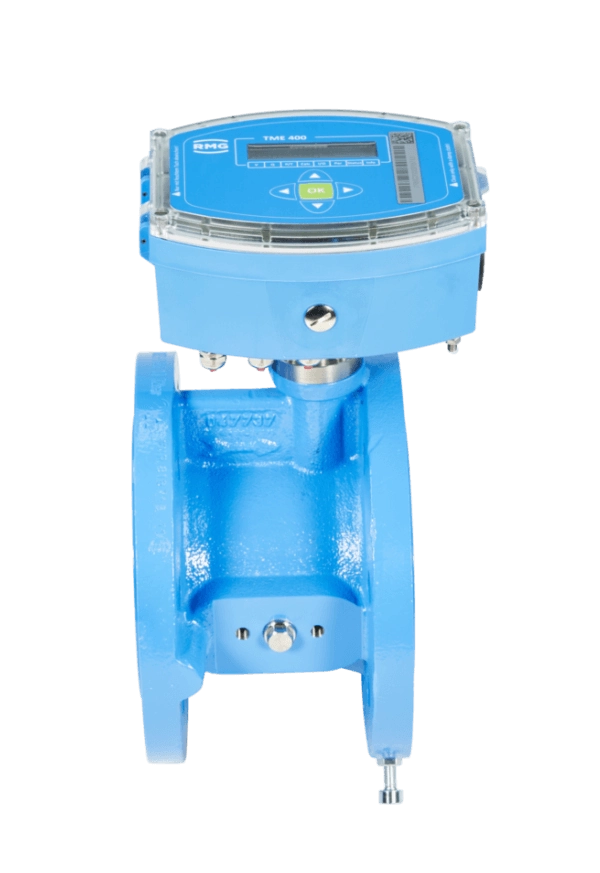

Volumètre TME400-VM
a) Techniquement adapté aux mélanges d'hydrogène jusqu'à 100 % en moles sans restriction des performances par rapport aux mesures du gaz naturel.
b) Convient techniquement à la mesure de l'hydrogène pur : Par rapport au gaz naturel, il faut s'attendre à des plages de mesure modifiées (correction par le nombre de Reynolds nécessaire).
b) Convient techniquement à la mesure de l'hydrogène pur : Par rapport au gaz naturel, il faut s'attendre à des plages de mesure modifiées (correction par le nombre de Reynolds nécessaire).

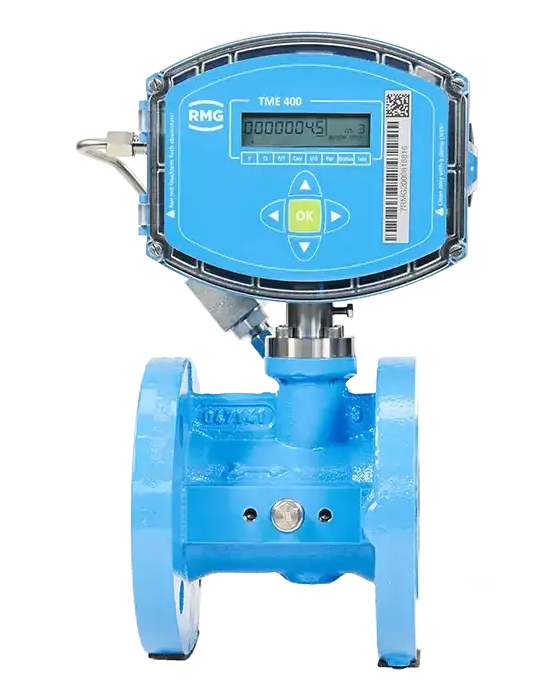

Volumètre TME400-VC
Pour les adjuvants d'hydrogène, jusqu'à 10 % en moles sont autorisés sans restriction des performances par rapport aux mesures du gaz naturel.
Si vous avez des questions :
