Urządzenia do analizy gazów

Urządzenia do analizy gazu służą do pomiaru składu gazów i mieszanin gazowych. Są one wykorzystywane w wielu różnych obszarach, takich jak dostawcy gazu, przemysł i laboratoria, zakłady komunalne, instalacjach gazowych, firmach zajmujących się transportem gazu i w magazynach gazu.

Precyzyjne pomiary gazu ziemnego, biogazu i gazów mieszanych

Nasze analizatory gazu dostarczają wszystkich składników składu gazu ziemnego, biogazu, gazu z aplikacji Power-2-Gas i ich gazów mieszanych. Inteligentna komunikacja danych zapewnia dostęp do informacji dla zintegrowanej technologii sieciowej instalacji. Wszystkie analizatory gazu niezawodnie określają wartości opałowe, gęstość, indeks Wobbego i często zawierają kalorymetr gazowy do precyzyjnego określania wartości opałowej. Przekonaj się sam!

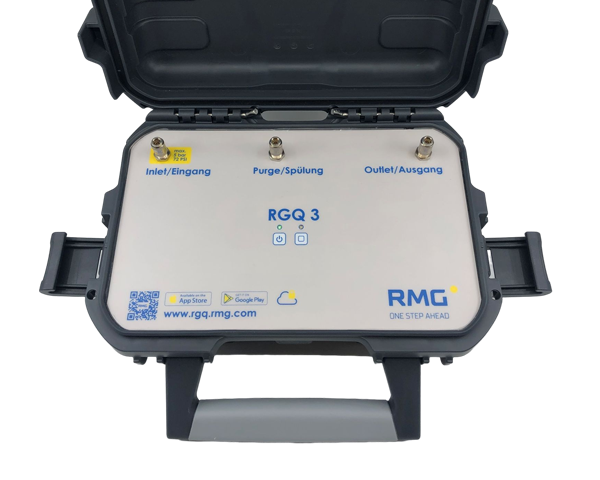

Kalorymetr do pomiaru jakości gazu
RGQ 5 / RGQ 3
Metoda pomiaru bez spalania, dostępna w następujących wersjach:

RGQ 511 Extended
  • Detektor lepkości i przewodności cieplnej
RGQ 522 Renewable
  • Czujnik lepkości, TCD i CO2
RGQ 513 Wodór
  • Czujnik lepkości i TCD oraz wykrywanie H2
RGQ 524 Ultragreen
  • Czujnik lepkości, TCD, CO2 i H2 HW

Zostały one opracowane dla różnych dokładności i składów gazu. Inne składy gazów na zamówienie.
inne szczegóły
Chromatograf do gazów procesowych
PGC 9300
Chromatograf gazowy do pomiaru

  • Gazu ziemnego (11 składników)
  • Biogazu (9 składników)
  • Gaz ziemny z wodorem i tlenem (12 składników)
  • Gaz ziemny z wodorem (do 20 mol%), tlenem i helem (13 składników)
inne szczegóły
Procesowy chromatograf gazowy
RGC 7
Chromatograf gazowy do pomiaru

  • Gazu ziemnego
  • Biogazu
  • Gazu mieszanego
  • Zawartość wodoru do maks. 20 mol%
  • Do 14 składników
Więcej informacji

Podstawowe zadanie analizatorów gazu

Nasze analizatory gazów precyzyjnie określają, co znajduje się w mieszaninach gazów:

  • stężenia poszczególnych składników gazu
  • ilość gazu
  • jakość gazu zgodnie z metodą korelacyjną.

Dzięki zastosowaniu najnowocześniejszej technologii czujników i intuicyjnych elementów sterujących, są one łatwe w obsłudze. Jednocześnie gwarantują dokładne wyniki analizy, co gwarantuje wysoką jakość przeprowadzanych procesów. W zależności od rodzaju zastosowania, analizatory gazu są dostarczane zintegrowane z systemami mieszania lub oddzielnie. Mogą być instalowane stacjonarnie dla ciągłej analizy gazów. Mierzą stężenia różnych gazów i są wykorzystywane w szerokim zakresie zastosowań, jak już wspomniano powyżej. Zastosowania przemysłowe obejmują kontrolę linii zasilania gazem w zakładach gdzie prowadzone są procesy termiczne.

W przypadku ciągłej analizy gazów, moduł analityczny jest zintegrowany z systemem mieszania gazów. W ten sposób możliwe jest ciągłe monitorowanie mieszaniny gazów. Kolejnym zastosowaniem przemysłowym jest kontrola gazu do rafinacji ochronnej i powierzchniowej w przemyśle stalowym, gdzie wymagana jest wysoka dokładność mieszanki gazowej. Analizy próbek za pomocą urządzeń mobilnych są bardziej pożądane w laboratoriach oraz w przemyśle spożywczym i opakowaniowym.


Elementy składowe urządzeń do analizy gazów

Rdzeniem technicznym urządzeń do analizy gazów jest komora pomiarowa. Istnieją różne warianty konstrukcyjne, takie jak ogniwa pomiarowe oparte na dwutlenku cyrkonu, które reagują bardzo szybko i działają przez długi czas, ale wymagają dużej mocy i są czułe. Istnieją również niedrogie elektrochemiczne ogniwa pomiarowe, które działają bez napięcia zasilania, paramagnetyczne sensory pomiarowe do długotrwałych stałych sygnałów pomiarowych z dłuższymi okresami kalibracji oraz czujniki mikrotermiczne o niskim zużyciu.

Sprzęt do analizy gazu ziemnego dla dostawców gazu

Przykład praktycznego zastosowania analizy gazu

Dzięki najnowszej generacji analizatorów gazu dostawcy gazu mogą uczynić swoje pomiary jeszcze bardziej przyjaznymi dla środowiska. W tym celu używają urządzeń do analizy gazu, które wykorzystują czujnik mikrotermiczny w połączeniu z krytyczną dyszą. Wprowadzają one zmianę generacyjną w stacjach mieszania gazu. W stacjach zasilania biometanem wartość opałową można dostosować do określonej kaloryczności w rurociągu poprzez dodanie powietrza lub butanu.
Dostawcy gazu muszą monitorować jakość gazu ziemnego. Składa się on w ponad 80% z metanu, a także etanu, butanu, propanu, azotu i dwutlenku węgla. Poszczególne rodzaje gazu ziemnego różnią się, czasem znacząco, pod względem składu; zawierają różne ilości poszczególnych wymienionych gazów. Ma to jednak niewielkie znaczenie dla zastosowań gazowych. W praktyce należy określić istotne parametry:

  • Wartość opałowa gazu
  • Liczba metanowa
  • Liczba Wobbego (określenie jakości gazów opałowych, takich jak gaz ziemny i miejski).

Nasze urządzenia do analizy gazu określają te parametry w przemyśle gazu ziemnego i u dostawców, takich jak zakłady komunalne. Powszechnie stosowaną metodą analityczną jest spektroskopia IR (spektroskopia w podczerwieni), która umożliwia szybką analizę gazu. Wykorzystuje ona promieniowanie podczerwone o długości fali od 800 nm do 1,0 mm i analizuje stany energetyczne cząsteczek. Analiza opiera się na identyfikacji mieszaniny gazów przy użyciu widma referencyjnego. Alternatywnie można zastosować chromatografię gazową (GC), której selektywność jest jeszcze wyższa, ale wymaga dłuższego czasu reakcji. Jest ona również kosztowna pod względem sprzętu i wymaga wielu czynności konserwacyjnych.

W przypadku przepisów dotyczących kalibracji nie można obejść się bez chromatografu gazowego

Chromatograf gazowy analizuje skład gazu ziemnego lub uszlachetnionego biogazu i określa jego najważniejsze składniki w proporcjach molowych. Następujące wielkości są następnie obliczane na podstawie tych proporcji:

  • Wartość opałowa
  • Ciepło spalania
  • Gęstość standardowa
  • Współczynnik gęstości
  • Liczba Wobbego (opcjonalnie także liczba metanowa)

Nawet w stężeniach wodoru do 20 mol%.

Chromatograf gazowy zapewnia wartości analizy wymagane do konwersji stanu lub wartości opałowej z obliczeniem współczynnika ściśliwości zgodnie z GERG 88-S lub AGA 8 w formie nadającej się do kalibracji. Dla wszystkich wersji dostępne jest zatwierdzenie typu PTB lub certyfikat badania typu (moduł B) zgodnie z nowymi przepisami dotyczącymi pomiarów i kalibracji.
